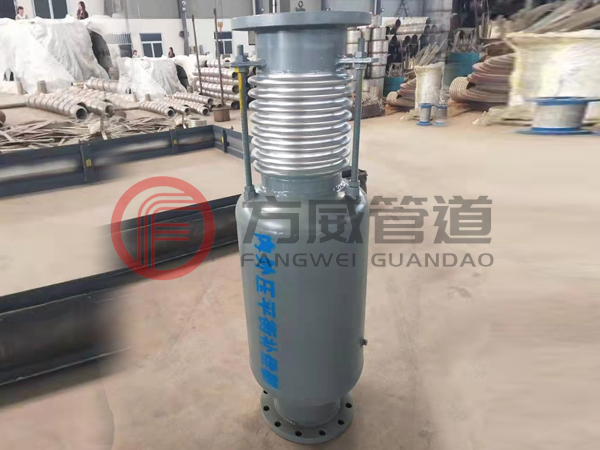

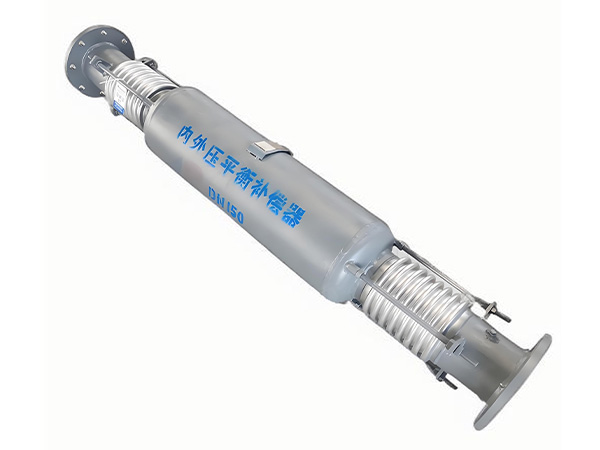

內外壓平衡補償器

內外壓平衡波紋補償器具有吸收內壓推力的能力，具有導向性、產品剛度小、外形尺寸小的特點。內外壓力平衡式波紋補償器，也稱為補償器、壓力平衡波紋伸縮器、平衡式波紋伸縮節、波紋膨脹節，從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。

全國統一銷售熱線：13271596708

免費獲取報價

廠家直供
品質保障
無憂配送
售后保證

產品介紹
技術參數
相關產品
案例展示

產品介紹

內外壓平衡波紋補償器具有吸收內壓推力的能力，具有導向性、產品剛度小、外形尺寸小的特點，是由內壓的工作波和一個外壓的平衡波組成，能補償管系的軸向位移，內壓推力自身平衡，本結構可用于不宜設置固定支架的高物位置管線中。內外壓力平衡式波紋補償器，也稱為補償器、壓力平衡波紋伸縮器、平衡式波紋伸縮節、波紋膨脹節，從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。

技術參數

產品性能參數
壓力 MPa	產品代號	公稱通徑 Dn（mm）	產品總長 L（mm）	軸向補償量 X(mm)	軸向剛度 kX。N／mm	徑向最大外向尺寸 B(mm)	接管端口尺寸doxS (mm)
0.6	6ZPPl00x16—J	100	1114	77	212	φ230	φ108x4.5
	6ZPPl25x16—J	125	1175	80	241	φ280	φ133x4.5
	6ZPPl50x16—J	150	1215	80	274	φ325	φ159x4.5
	6ZPP200x16—J	200	1576	122	424	φ426	φ219x6
	6ZPP250x16—J	250	1670	120	494	φ529	φ273xg
	6ZPP300x16—J	300	1915	154	439	φ630	φ325x9
	6ZPP350x16—J	350	2010	153	491	φ670	φ377x10
	6ZPP400x16—J	400	2128	151	543	φ720	φ426x10
	6ZPP450x16—J	450	2174	149	598	φ820	φ478x10
	6ZPP500x16—J	500	2270	146	654	φ920	φ529x10
	6ZPP600x16—J	600	3010	168	734	φ1120	φ630x10
	6ZPP700x12—J	700	3272	166	1067	φ1220	φ720x10
	6ZPP800x12—J	800	3452	163	1173	φ1320	φ820x10
	6ZPP900x12—J	900	3660	160	1286	φ1520	φ920x]0
	6ZPPl000x12—J	1000	3870	199	959	φ1620	φ1020x10
	6ZPPll00x12—J	1100	4028	196	1035	φ1720	φ1120x10
	6ZPPl200x12—J	1200	4188	194	1111	φ1920	φ1220x10
1.0	10ZPPl00x16—J	100	1106	61	444	φ230	φ108x4
	10ZPPl25x16—J	125	1166	61	519	φ280	φ133x4.5
	10ZPPl50x16—J	150	1205	60	599	φ325	φ159x4.5
	10ZPP200x16—J	200	1565	100	696	φ426	φ219x6
	10ZPP250x16—J	250	1658	97	843	φ529	φ273x9
	10ZPP300x16—J	300	1900	126	719	φ630	φ325x9
	10ZPP350x16—J	350	1996	123	815	φ670	φ377x10
	10ZPP400x16—J	400	2114	12l	908	φ720	φ426x10
	]0ZPP450x16—J	450	2160	119	1006	φ820	φ478x10
	10ZPP500x16—J	500	2254	116	1104	φ920	φ529x]0
	10ZPP600x16—J	600	3008	167	1330	φ1120	φ630x10
	10ZPP700x12—J	700	3274	167	19ll	φ1220	φ720x10
	10ZPP800x12—J	800	3453	166	2071	φ1320	φ820x10
	10ZPP900x12—J	900	3662	164	2232	φ1520	φ920x10
	10ZPPl000x12—J	1000	3864	187	2483	φ1620	φ1020x10
	10ZPPll00x12—J	1100	4022	185	2679	φ1720	φ1120x10
	10ZPPl200x12—J	1200	4182	183	2877	φ1920	φ1220x12
1.6	16ZPPl00x16—J	100	1100	49	810	φ230	φ108x4
	16ZPPl25x16—J	125	1159	48	964	φ280	φ133x4.5
	16ZPPl50x16—J	150	1198	46	1129	φ325	φ159x4.5
	16ZPP200x16—J	200	1554	78	1309	φ426	φ219x6
	16ZPP250x16—J	250	1648	75	1602	φ529	φ273x9
	16ZPP300x16—J	300	1887	98	1347	φ630	φ325x9
	16ZPP350x16—J	350	1982	95	1539	φ670	φ377x10
	16ZPP400x16—J	400	2100	93	1726	φ720	φ426x10
	16ZPP450x16—J	450	2146	91	1921	φ820	φ478x10
	16ZPP500x16—J	500	2241	90	2112	φ920	φ529x10
	16ZPP600x16—J	600	2991	132	2390	φ1120	φ630x10
	16ZPP700x12—J	700	3255	130	3471	φ1220	φ720x10
	16ZPP800x12—J	800	3434	128	3821	φ1320	φ820x10
	16ZPP900x12—J	900	3643	126	4188	φ1520	φ920x10
	16ZPPl000x12—J	1000	3842	144	4712	φ1620	φ1020x10
	16ZPPll00x12—J	1100	4000	141	5112	φ1720	φ1120x10
	16ZPPl200x12—J	1200	4160	139	5517	φ1920	φ1220x12
